数控方圆管相贯线切割机

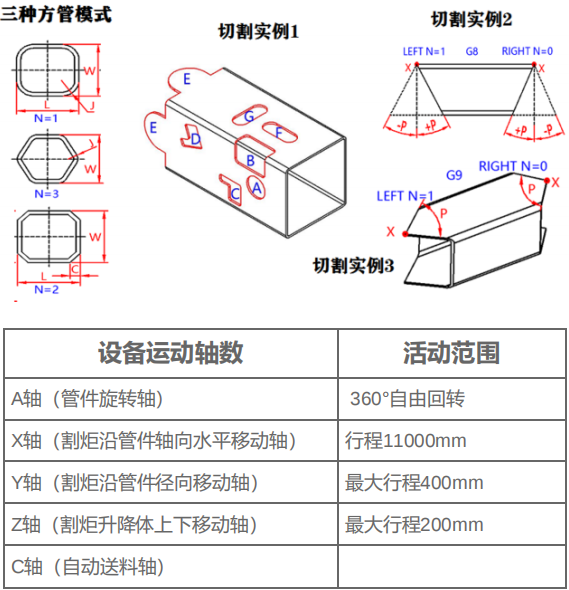

图库里的方管是切截断,包括斜截断,尖截断,和在方管上挖孔,圆孔,方孔,带R角方管,腰孔;
LANXUN-32FYG矩形管圆管数控切割机,20年经验,数千家客户见证.

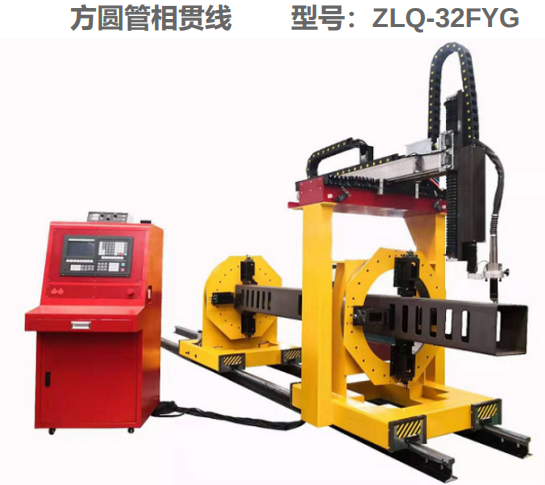

LANXUN-32FYG矩形管圆管数控切割机 直径30-400mm的矩管圆管一体化解决方案
主要特点
1.采用日本松下交流伺服驱动器及电机,国产品牌行星减速器,运行平稳;
2.标配管径30~250mm,可以选配30~300mm或400mm,或按照需求订制。
3. 主机导轨9m,有效切割管长6m,可以按照需求加长。
4.标配为等离子切割方式,可选配火焰配置实现火焰等离子两用切割。
5.火焰切割管壁厚度在6~50mm之间;等离子切割管壁厚度,由等离子电源功率来决定。

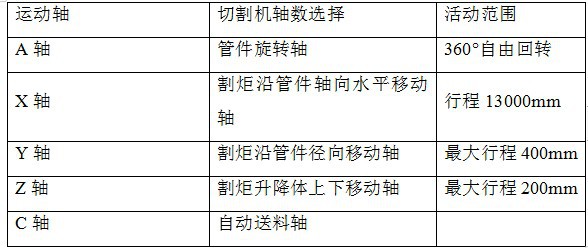

设备运动轴数及活动范围:
方管相贯线数控系统
本系统是针对加工封口或多管的相贯线切割和焊接机床,开发的一套能够计算并自动生成相贯线数控加工代码的数控系统。通过设置各个工艺参数和后置处理,最后生成加工代码.此过程可以节省大量的人力和时间。并且很大限度的减少人为和系统因素的影响,使管缝切割精度高,保证焊接质量更加稳定可靠。
适用于3-6轴管道相贯线的切割(和焊接)。控制3线性轴X,Y,Z构成门式三维空间。A是主旋转轴,B是左右偏摆轴,A和B构成拟合角的旋转和偏摆。
用户编程形象简单。只需填入相应的参数,可在一个管子上连续自动生成多点母管和支管的切割(和焊接)程序。
丰富的图库,包括任意对接的三通管(母管和支管),管截断,任意多边形,支持循环加工。
通过示教编程,可灵活生成自己的加工轨迹。
通过六轴联动控制,确保加工(切割)出来管子变角度坡口,可达到两管配合后焊道等宽的效果。
图形拼接功能,可以一次输入参数,直接生成全部加工代码;
具有割缝补偿,原轨迹回退功能;
断点恢复,自动断电恢复功能,断点自动记忆;
任意选段和选穿孔点加工功能;
回退,选段,断点恢复中, 可任选穿孔位置等功能,很大方便用户的操控;
参数示意图形象生动;
采用了特殊的小线段处理功能,行走流畅;
可以实现非相贯切割,在管子上切割出任意的其他图案;
非相贯切割时的割缝补偿功能;
中英文操作界面转换,动态图形显示,1~8倍的图形放大,动点自动跟踪,采用U盘读取程序和及时软件升级。
我公司设备核心特点:
1、采用抛丸处理,烤漆工艺,油漆附着力更强,更耐用。
2、可以适应方管和圆管一体切割;
3、管径可以按照客户的需求特制,可以切割400mm;
4、配套自动送料装置,可以自动送料;
5、全套日本松下伺服驱动。
