液压剪板机的液压传动体系作业特征是，剪板时体系压力升高，流量减小；空行程时速度快，压力低，流量增大。因为液压传统方式能提供巨大动能，所以不少用户很好奇剪板机是怎样工作的。四川数控剪板机厂家从这类设备的工作原理开始梳理一下。

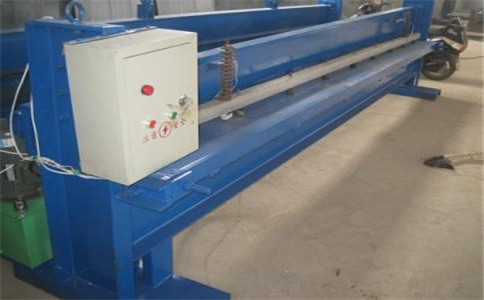

数控剪板机
1、空作业。发动油泵，1DT、2DT、3DT均不通电。此刻压力控制阀4的C腔与油箱相通，A腔锥面敞开，从油泵流出的油液经过B口流回油箱，油泵作无负荷空作业。
2、剪切。当1DT通电时，电磁阀2的阀芯切换到右边作业方位。此刻压力控制阀4封闭，主油液流向控制阀6、7，别离进入压料脚13及次序阀（由件8和9组成）。次序阀的预调压力为7MPa，而方向控制阀敞开时刻滞后。由于有次序阀存在，当1DT通电后，上刀架下行前压料脚必先下行压住钢板，当压力升高到7MPa以上时，次序阀敞开，上刀架下行开端剪板。
3、返程。剪切结束，1DT断电，2DT、3DT通电，油缸17及压料脚16卸荷，它们别离在紧缩氮气和绷簧的效果下返程。当到达上止点时，在行程开关23的效果下，停在预订方位。
